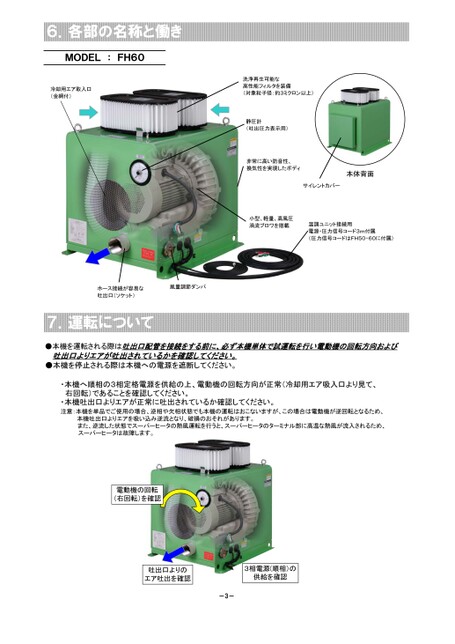

6.各部の名称と働きMODEL:FH60冷却用エア取入口(金網付)洗浄再生可能な高性能フィルタを装備(対象粒子径:約3ミクロン以上)静圧計(吐出圧力表示用)非常に高い防音性、換気性を実現したボディ本体背面サイレントカバー小型、軽量、高風圧渦流ブロワを搭載温調ユニット接続用電源・圧力信号コード3m付属(圧力信号コードはFH50・60に付属)ホース接続が容易な吐出口(ソケット)風量調節ダンパ7.運転について●本機を運転される際は吐出口配管を接続をする前に、必ず本機単体で試運転を行い電動機の回転方向および吐出口よりエアが吐出されているかを確認してください。●本機を停止される際は本機への電源を遮断してください。・本機へ順相の3相定格電源を供給の上、電動機の回転方向が正常(冷却用エア吸入口より見て、右回転)であることを確認してください。・本機吐出口よりエアが正常に吐出されているか確認してください。注意:本機を単品でご使用の場合、逆相や欠相状態でも本機の運転はおこないますが、この場合は電動機が逆回転となるため、本機吐出口よりエアを吸い込み逆流となり、破損のおそれがあります。また、逆流した状態でスーパーヒータの熱風運転を行うと、スーパーヒータのターミナル部に高温な熱風が流入されるため、スーパーヒータは故障します。電動機の回転(右回転)を確認吐出口よりのエア吐出を確認3相電源(順相)の供給を確認-3-
| <
|
> |
>>
