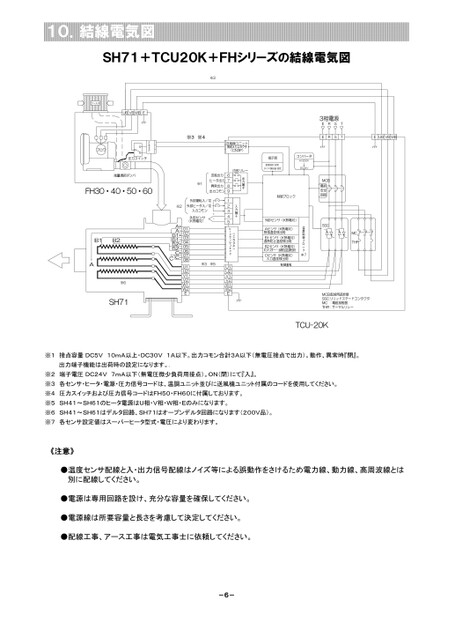

※3※43ERSTEUBVBWB3相電源ERST送風機ユニット(CN3P)内部リレー指示部温度指示/設定タイマ現在値/設定コンバータAV200VDC24VMCB最終安全回路SSCMCTHR制御ブロック外部センサ(K熱電対)Aセンサ(K熱電対)熱風温度検出用B1センサ(K熱電対)過熱防止温度検出用B2センサ(K熱電対)Cセンサ(K熱電対)入口温度検出用MCB:配線用遮断器SSC:ソリッドステードコンタクタMC:電磁接触器THR:サーマルリレーTCU-20K679813245U1U2V1V2W1W2E※1送風出力ヒータ出力異常出力出力コモン-+外部センサ(K熱電対)外部運転入/切※2外部ヒータ入/切入力コモン0102030405060708U1U2V1V2W1W2E※3※5フィルタUBVBWBEブロワ(圧力スイッチ風量調節ダンパFH30・40・50・60※6SH7110.結線電気図SH71+TCU20K+FHシリーズの結線電気図※3※1接点容量DC5V10mA以上・DC30V1A以下。出力コモン合計3A以下(無電圧接点で出力)。動作、異常時『閉』。出力端子機能は出荷時の設定になります。.※2端子電圧DC24V7mA以下(無電圧微少負荷用接点)。ON(閉)にて『入』。※3各センサ・ヒータ・電源・圧力信号コードは、温調ユニット並びに送風機ユニット付属のコードを使用してください。※4圧力スイッチおよび圧力信号コードはFH50・FH60に付属しております。※5SH41～SH61のヒータ電源はU相・V相・W相・Eのみになります。※6SH41～SH61はデルタ回路、SH71はオープンデルタ回路になります(200V品)。※7各センサ設定値はスーパーヒータ型式・電圧により変わります。《注意》●温度センサ配線と入・出力信号配線はノイズ等による誤動作をさけるため電力線、動力線、高周波線とは別に配線してください。●電源は専用回路を設け、充分な容量を確保してください。●電源線は所要容量と長さを考慮して決定してください。●配線工事、アース工事は電気工事士に依頼してください。-6-
| <
|
> |
>>
